描述
哈萨克斯坦高碳铬铁参考价格请到官网报价查询查看。
基本信息

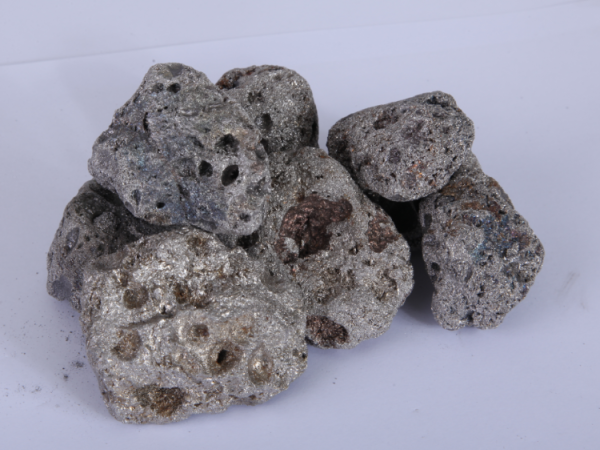

别名：高碳铬铁，又称大眼铬。
自然属性：自然块，每块重量不得大于15公斤，尺寸小于20*20mm的铬铁块的重量不得超过铬铁总重量的5%。
牌号：高铬以50%含铬量作为基准量考核单位
注意事项：材质、粒度（铬铁以50%含铬量作为基准量考核单位）。
应用领域：
高碳铬铁主要用于不锈钢生产，其中200系不锈钢含铬量约在16%，300系不锈钢含铬量约在25%，400系不锈钢含铬量约在14%。铬铁需求量最大的300系不锈钢也是不锈钢生产中最大比例的产品。
用作含碳较高的滚珠钢、工具钢和高速钢的合金剂，提高钢的淬透性，增加钢的耐磨性和硬度；用作铸铁的添加剂，改善铸铁的耐磨性和提高硬度，同时使铸铁具有良好的耐热性；用作无渣法生产硅铬合金和中、低、微碳铬铁的含铬原料；用作电解法生产金属铬的含铬原料；用作吹氧法冶炼不锈钢的原料。
冶炼工艺
高碳铬铁的冶炼方法有高炉法、电炉法、等离子炉法等。使用高炉只能制得含铬在30%左右得特种生铁。截至2012年，含铬高的高碳铬铁大都采用熔剂法在矿热炉内冶炼。
电炉法冶炼高碳铬铁的基本原理是用碳还原铬矿中铬和铁的氧化物。碳还原氧化铬生成Cr2C2的开始温度为1373K，生成Cr7C3的反应开始温度1403K，而还原生成铬的反应开始温度为1523K，因而在碳还原铬矿时得到的是铬的碳化物，而不是金属铬。铬铁中含碳量的高低取决于反应温度。生成含碳量高的碳化物比生成含碳量低的碳化物更容易。
冶炼原料
冶炼高碳铬铁的原料有铬矿、焦炭和硅石。
铬矿中Cr2O3≥40%，Cr2O3/∑FeO≥2.5，S<0.05%，P<0.07%，MgO和Al2O3含量不能过高，粒度10～70mm，如是难熔矿，粒度应适当小些。
焦炭要求含固定碳不小于84%，灰分小于15%，S<0.6%，粒度3～20mm。
硅石要求含SiO2≥97%，Al2O3≤1.0%，热稳定性能好，不带泥土，粒度20～80mm。
