描述

钨铁参考价格请到官网报价查询查看

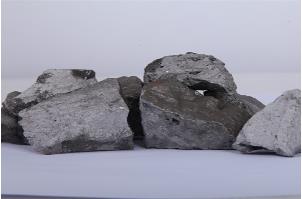

简介

钨铁属铁合金系列(含钨量为：70%-80%)，是钨和铁组成的合金，用作炼钢的合金添加剂。常用的钨铁有含钨70%和80%两种。钨铁用钨锰铁矿在电炉中用碳还原制得。主要用作含钨合金钢 (如高速钢)的合金元素加入剂。我国生产的钨铁有 W701、W702、W65等三个品种，含钨量65～70% 左右。由于熔点高，不能液态流出，故采用结块法或取铁法生产。

生产方法

结块法

采用可在轨道上移动、炉体上段可拆的敞口电炉，用碳作还原剂。精钨矿、沥青焦（或石油焦）和造渣剂（铝矾土）组成的混合炉料分批陆续加入炉中，炉内炼得的金属一般呈粘稠状，随着厚度增高，下部逐渐凝固。炉子积满后停炉，把炉体拉出，拆除上段炉体使结块冷凝。然后取出凝块，进行破碎和精整；挑出边缘、带渣和不合格的部分回炉重熔。产品含钨80%左右，含碳不大于1%。

取铁法

适于冶炼熔点较低的含钨70%的钨铁。采用硅和碳作还原剂；分还原(又称炉渣贫化)、精炼、取铁三个阶段操作。还原阶段炉中存有上一炉取铁后留下的含WO3大于10%的炉渣，再陆续加进多批钨精矿炉料，然后加入含硅75%的硅铁和少量沥青焦（或石油焦）进行还原冶炼，待炉渣含WO3降到0.3%以下时放渣。随后转入精炼阶段，在此期内分批加入钨精矿、沥青焦混合料，用较高电压操作，在较高温度下脱除硅、锰等杂质。取样检验，确定成分合格后，开始取铁。过去用钢勺人工挖取铁块投入水池，60年代初吉林铁合金厂改用机械取铁装置，改善了劳动条件。取铁期内仍根据炉况，适当地加进钨精矿、沥青焦料。冶炼电耗约3000千瓦·时/吨，钨回收率约99%。

铝热法

为了利用废硬质合金粉末钨钴分离提钴后的再生碳化钨，研制出了铝热法钨铁工艺，用再生碳化钨与铁为原料，以铝作还原剂，利用碳化钨中自身的碳和铝燃烧的热能，使原料中的钨和铁转化为钨铁，可节约大量的电能，并降低成本。同时由于原料碳化钨中的杂质远远低于钨精矿的杂质，产品质量均高于以钨精矿为原料的钨铁。钨的回收率也高于以钨精矿为原料的工艺。
